機場飛行區(qū)鋼筋網(wǎng)圍界的幾種防腐處理

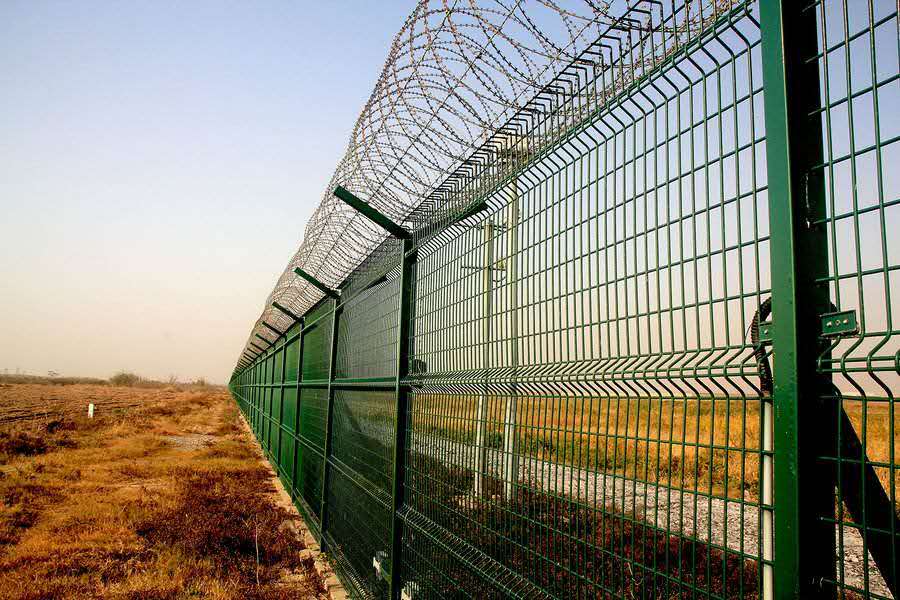

機場飛行區(qū)鋼筋網(wǎng)圍界的幾種防腐處理：

1.機場飛行區(qū)鋼筋網(wǎng)圍界的鍍鋅的工藝方法有電鍍,熱鍍,粉鍍等,目前多采用熱浸鍍鋅.熱鍍的壽命相對電鍍長一 些,粉度較適于螺栓,連接件等表面不規(guī)則的物體.鍍鋅防腐法在干燥氣候條件下使用效果較好,其*受酸,堿，鹽的腐 蝕能力較差,在潮濕多雨，沿海等地區(qū)壽命很短.鍍鋅的優(yōu)點是鍍鋅層與金屬基體結(jié)合牢固，鍍層*磨,*沖擊.在《隔 離柵技術(shù)條件》(JT/T374-1998) 中，鋼板網(wǎng)的鍍鋅附著量要求如下:當板厚為4.0mm時，鋅層質(zhì)量平均值為135g/m和.270g/m. (重工業(yè),都市，沿海等腐蝕較嚴重地區(qū)取高值).

2.機場鋼筋網(wǎng)立柱,斜撐的鋅層質(zhì)量較低不得低于450g/m.鍍鋅層-般可維持35年.噴塑:噴塑是利用靜電發(fā)生器使金 屬表面與塑料粒子之間形成靜電場,將塑料粉末吸附在金屬表面，經(jīng)塑化后形成保護膜.噴塑采用熱固性材料。如環(huán)氧 樹脂,酚醛樹脂等,涂層薄(厚度0.07一0. 2mm) ,未經(jīng)改性處理的涂層固化后一般較脆，受碰撞易脫裂成片狀剝落，室外防腐能稍差,壽命1一3年.

3.機場鋼筋網(wǎng)浸塑:浸塑是將金屬構(gòu)件預熱后浸人流化狀態(tài)的塑料粉末中，以金屬構(gòu)件自身的熱量使粉末均勻沾附于 構(gòu)件表面，再進一步加熱使粉末充分熔融流平，冷卻后金屬表面即形成平滑的塑層.塑層厚度0.4-0.8m.浸塑防腐比 較適用于潮濕，多雨的氣候.質(zhì)量好的浸塑產(chǎn)品使用壽命可達10年.

4.機場鋼筋網(wǎng)鍍鋅與浸(噴)塑雙涂層防腐:金屬構(gòu)件或鋼筋網(wǎng)片先經(jīng)熱浸鍍鋅,鍍層厚度約0.01 5mm左右，再經(jīng)噴塑或浸塑處理.采用這種方法,理論上防腐效果好于單一鍍層防腐,但防腐年限也并非成倍增加,而取訣于加工工藝，各鍍層厚度以及各鍍層與金屬間緊密結(jié)合的程度等.金屬圍界防腐處理方法，無論采用以上哪一種,都要求鍍防腐層之前，將 金屬構(gòu)件經(jīng)過酸洗或特殊工藝處理,除去金屬表面的浮銹,以使鍍層與金屬構(gòu)件牢固地結(jié)合在一起.
