陜西監獄監區隔離網施工細節

陜西監獄監區隔離網施工細節

基礎施工：

一、陜西監獄監區隔離網測量放線

1）、根據設計圖紙，準確定位隔離網基礎的位置，進行基礎開挖，

2）、基坑開挖尺寸均應滿足設計要求。

二、監獄隔離網預埋件及安裝

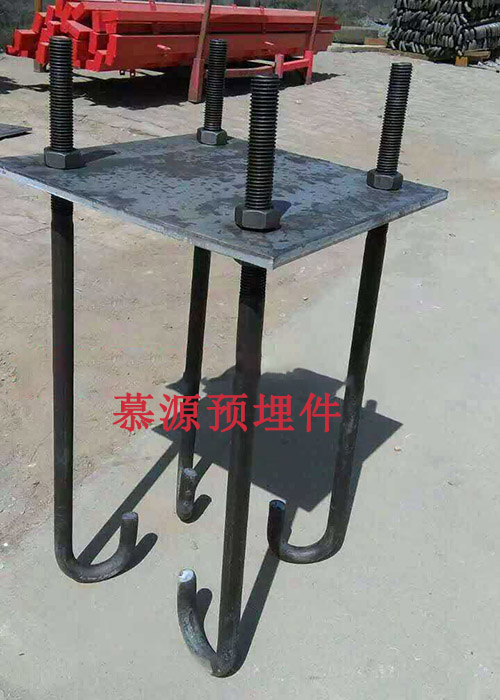

1）立柱底座采用地埋方式安裝，預制預埋鐵件地埋與立柱法蘭盤連接，立柱底座為500 mm *500 mm *500mm，底座四角預制四個直徑16mm熱鍍鋅螺栓（每個螺栓中心為距基礎兩邊150mm的交叉點），從頂端往下絲長不小于150mm（與地籠焊為一體），螺栓高于底座平面50mm（底座平面應與所在位置*終地面高度在同一水平高度），螺栓間距為200mm*200mm，與立柱法蘭盤螺孔相適應。立柱保持豎直、不歪斜。地籠的制作方法見基礎示意圖。

2）陜西監獄監區隔離網立柱間距3m，邊框與立柱采用螺栓固定邊耳式連接，邊耳均為40mm*40mm*6mm扁鐵，邊耳螺孔可調，調節距離不小于15mm；邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母，每片網單邊連接點為6個以上。隔離網設計要求整體連貫一致，框網方正，對角線誤差不大于2cm。

3）V型托架刀刺網拉絲采用貫穿式連接，每隔20米固定拉絲，立柱做調直處理，每20米校正，每100米偏差角度不大于5°，安裝整體無歪斜，隔離網整體呈直線（除地形需要做出適宜角度外）。

4）網頁菱形孔要求豎向排列，網頁緊固牢靠、平整美觀，每單元網頁每側不少于六個連接固定點。

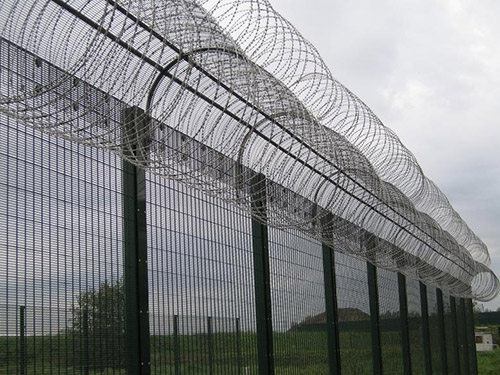

5）蛇腹式刀刺網每圈刀刺間隔100mm，每米刀刺不少于10圈。刀刺網安裝固定卡扣整體調正，使刀刺網不出現擰轉情況，刀刺刺圈分布均勻，每隔20米與拉絲固定；分段連接處需將兩端刀刺網做連接固定，刀刺網固定點需緊鎖不得出現松動、脫落現象；刀刺網安裝與隔離網平行，上下左右均成直線延伸，轉角處需做加密加固處理；

三）、混凝土澆筑；本工程所有部位均采用商品混凝土，由商品混凝土攪拌；
