帶刺防護柵欄、鐵路滾刀網、鍍鋅滾刀網

鐵路線路防護柵欄

帶刺防護柵欄、鐵路滾刀網、鍍鋅滾刀網、刺絲滾籠廠家，慕源護欄網廠家。

刀刺滾籠立柱截面尺寸為180mm×180mm，1.8m高防護柵欄立柱高度2380mm，2.2m高防 護柵欄立柱高度2980mm，兩側設置100mm長牛腿支撐，以便搭接下檻。在臺階過度處兩側牛腿支撐高度差270mm；在設置防護柵欄的起點、終點或與其他建筑物連接時，單側設牛腿支撐。

滾刀刺網欄片欄片分四片預制，分A、B型兩種形式，樹干截面尺寸75mm×75mm，恐懼145mm，1.8m高防護柵欄欄片高度1460mm，2.2m高防護柵欄欄片高1860mm。鐵路線路防護柵欄刀刺滾籠，鋼筋混凝土立柱金屬網片防護柵欄 鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成，高度1.8m。

高鐵刺絲滾籠柱帽截面尺寸為180mm×180mm，高度150mm，中心預留螺栓孔，用于立柱頂部及臺階過度處前后上檻間的連接，拼裝后螺栓孔采用C30混凝土封填。

鐵路刺絲滾籠上檻及下檻 上檻高度120mm，分端部用及中間用兩種形式，分別使用與防護柵欄起終點位置及中間位置，其下都有向下開口的卡槽，卡槽深度10mm；下檻高度140mm，上都有向上的卡槽，深度10mm。預制鋼筋混凝土欄片通過上下檻的卡槽固定。

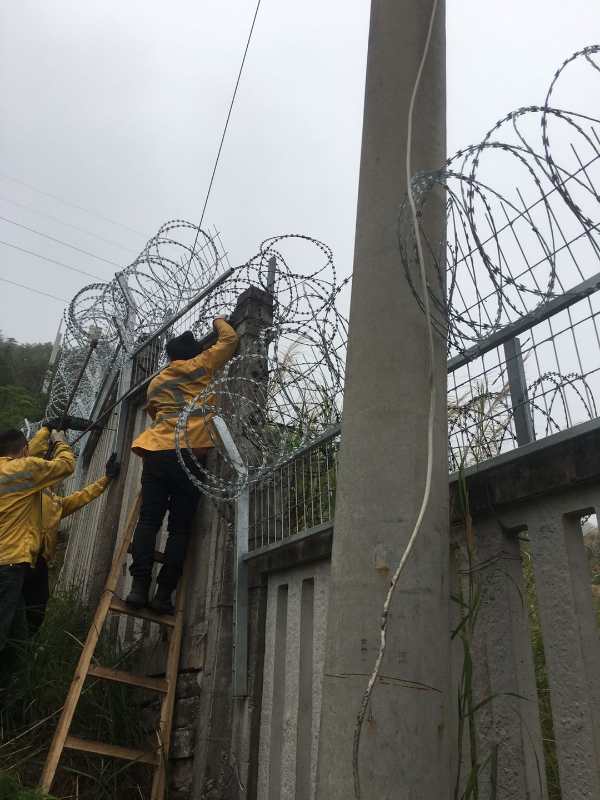

鐵路鍍鋅滾刀網安裝

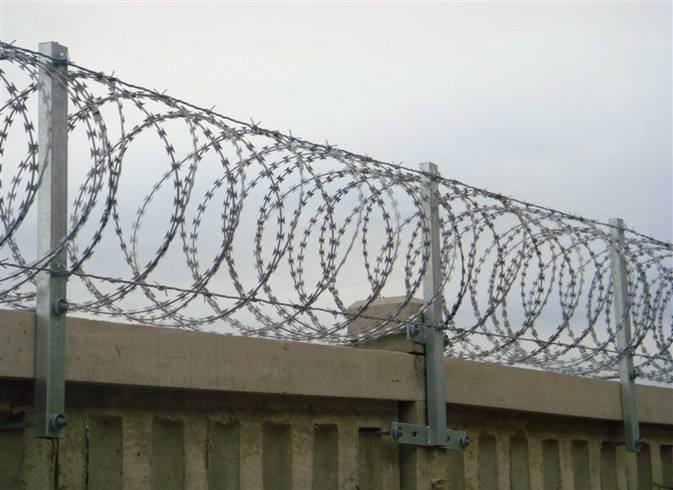

關于刺絲滾籠安裝：刺絲滾籠采用刀片刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。

刺絲滾籠制作：刺絲滾籠由沖切鋼板采用機械軋在鋼絲上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。

刺絲滾籠與支架連接：刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接。縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用Φ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。

其他注意事項：刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.陡坡地段防護柵欄下檻下部與地面間的間隙采用C25混凝土封閉，寬度180mm，與立柱兩倒平齊，埋入地面以下不小于0.3m．每單元于地面處留移100mm泄水孔．
